CABI JasperReports サーバのダッシュボード

Spectrum と CABI JasperReports サーバの統合が完了すると、ユーザは CA Spectrum データのダッシュボードを表示できます。ダッシュボードは、さまざまなダッシュレットで構成されています。ダッシュレットは特定のタイプのデータをグラフィカルに表示したものです。
casp1032jp
Dashboards_CABI_JasperReports
重要：
 Infrastructure Management のユニファイド ダッシュボードおよびレポート機能を使用するには、CA Spectrum 10.3 または 10.2.x にアップグレードするか、または CA Spectrum 10.2.1 にアップグレードし、10.2.1 の上に 10.02.01.PTF_10.2.117 をインストールします。
Spectrum と CABI JasperReports サーバの統合が完了すると、ユーザは CA Spectrum データのダッシュボードを表示できます。ダッシュボードは、さまざまなダッシュレットで構成されています。ダッシュレットは特定のタイプのデータをグラフィカルに表示したものです。
CA Spectrum で利用可能なデフォルトのダッシュボードを以下に示します。
  • Alarm Distribution Summary （アラーム分布サマリ）
  • Alarm Summary （アラーム サマリ）
  • Alarm Trends （アラーム トレンド）
  • Assets Summary （アセット サマリ）
  • Device Availability Summary （デバイス可用性サマリ）
  • Events Summary （イベント サマリ）
  • NCM Dashboard （NCM ダッシュボード）
  • Ports Summary and Chassis Assets （ポート サマリおよびシャーシ アセット）
  • Services and SLA Summary （サービスおよび SLA サマリ）
  • CA Spectrum Monitoring Status
  • CA Spectrum – Product Usage
  • Spectrum の概要
Spectrum 10.3.2 では［Spectrum の概要］ダッシュボードの SSL のサポートが提供されています。この機能を有効にする方法についての詳細は、「Spectrum の概要ダッシュボードの SSL のサポート」を参照してください。
CA Spectrum コンテンツのフォルダ構造
アドホック、ダッシュボード、データ ソース、ドメイン、入力コントロール、レポート、リソースといった CA Spectrum 製品のコンテンツは、CABI JasperReports サーバの public フォルダに配置されるようになります。たとえば、CA Spectrum コンテンツの新しいフォルダ構造は、Public > ca > Spectrum > dashboards です（以下の図を参照）。
注：
 ユニファイド ダッシュボードを使用するために、10.2.2 Service Pack または CA Spectrum 10.2.1 （10.02.01.PTF_10.2.117 を適用）をインストールすると、CABI JasperReports サーバのすべての Spectrum コンテンツが、「Public」フォルダに保存されます（以前は「root」フォルダに保存されていました）。たとえば、Jasper レポートは Public > ca > Spectrum > reports に保存されます。古いフォルダ構造（root > Organizations > spectrum > capability > reports）はアップグレード後および将来のリリースでも保持されますが、新しいコンテンツは保存されません。
Shared CABI Folder structure.png
以下の表では、CA Spectrum のダッシュボードとダッシュレットの一覧をスクリーンショットと共に示します。
ダッシュボード
ダッシュレット
スクリーンショット
名前：
Alarm Distribution Summary （アラーム分布サマリ）
パス： /public/ca/spectrum/dashboards/alarm_distribution_summary
説明： ユーザ間での現在アクティブなアラームおよびアラーム分布を表示する Spectrum ダッシュボード。
アラーム分布サマリ ダッシュボードは、以下のダッシュレットで構成されています。
  • Assigned Alarms （割り当て済みアラーム）
  • Alarm Distribution （アラーム分布）
Alarm Distribution Summary Dashboard.png
名前：
Alarm Summary （アラーム サマリ）
パス： /public/ca/spectrum/dashboards/alarm_summary
説明： トップ アラーム デバイス、グローバル コレクション、および最も一般的なアラーム タイプを表示する Spectrum ダッシュボード。
アラーム サマリ サマリ ダッシュボードは、以下のダッシュレットで構成されます。
  • Top Most Common Alarms （最も一般的なアラーム）
  • Top Alarming Devices （トップ アラーム デバイス）
  • Top Alarming Global Collections （トップ アラーム グローバル コレクション）
Alarm Summary Dashboard.png
名前：
Alarm Trends （アラーム トレンド）
パス： /public/ca/spectrum/dashboards/alarm_trends
説明： 重大度に基づいてアラーム ヒストグラムおよびアラーム分布を表示する Spectrum ダッシュボード。
アラーム トレンド ダッシュボードは、以下のダッシュレットで構成されます。
  • Alarm Count Per Day （1 日あたりのアラーム数）
  • Alarm Severity Vs Status （アラーム重大度とステータス）
Alarm Trends Dashboard.png
名前：
Assets Summary （アセット サマリ）
パス： /public/ca/spectrum/dashboards/assets_summary
説明： デバイス クラスとベンダー情報に基づいてアセットを表示する Spectrum ダッシュボード。
アセット サマリ ダッシュボードは、以下のダッシュレットで構成されます。
  • Assets by Model Class （モデル クラス別のアセット）
  • Assets by Vendor Type （ベンダー タイプ別のアセット）
Asset Summary Dashboard.png
名前：
Device Availability Summary （デバイス可用性サマリ）
パス： /public/ca/spectrum/dashboards/device_availability_summary
説明： 停止回数が最大のデバイスや最小可用性デバイスなどのデバイス可用性情報を表示する Spectrum ダッシュボード。
デバイス可用性サマリ ダッシュボードは、以下のダッシュレットで構成されます。
  • Least Available Devices （Top N）（最小可用性デバイス（トップ N））
  • Availability by Class and Vendor （クラスおよびベンダー別の可用性）
  • Devices with Most Outages （停止回数が最大のデバイス）
Device Availability Summary Dashboard.png
名前：
Events Summary （イベント サマリ）
パス： /public/ca/spectrum/dashboards/events_summary
説明： トップ イベント生成モデル情報および最も一般的なイベント タイプ情報を表示する Spectrum ダッシュボード。
注：
 イベント サマリ ダッシュボードの詳細については、「イベント サマリ ダッシュボードのサンプル パフォーマンス テスト結果」を参照してください。
イベント サマリ ダッシュボードは、以下のダッシュレットで構成されます。
  • Top Event Count by Model （モデル別トップ イベント数）
  • Top Most Common Events （最も一般的なイベント）
Events Summary Dashboard.png
名前：
NCM Dashboard （NCM ダッシュボード）
パス： /public/ca/spectrum/dashboards/NCM_dashboard
説明： 設定変更回数が最も多いデバイスを表示する Spectrum ダッシュボード。
NCM ダッシュボードは、以下のダッシュレットで構成されます。
  • Devices with Most Configuration Changes （設定変更回数が最も多いデバイス）
NCM Dashboard.png
名前：

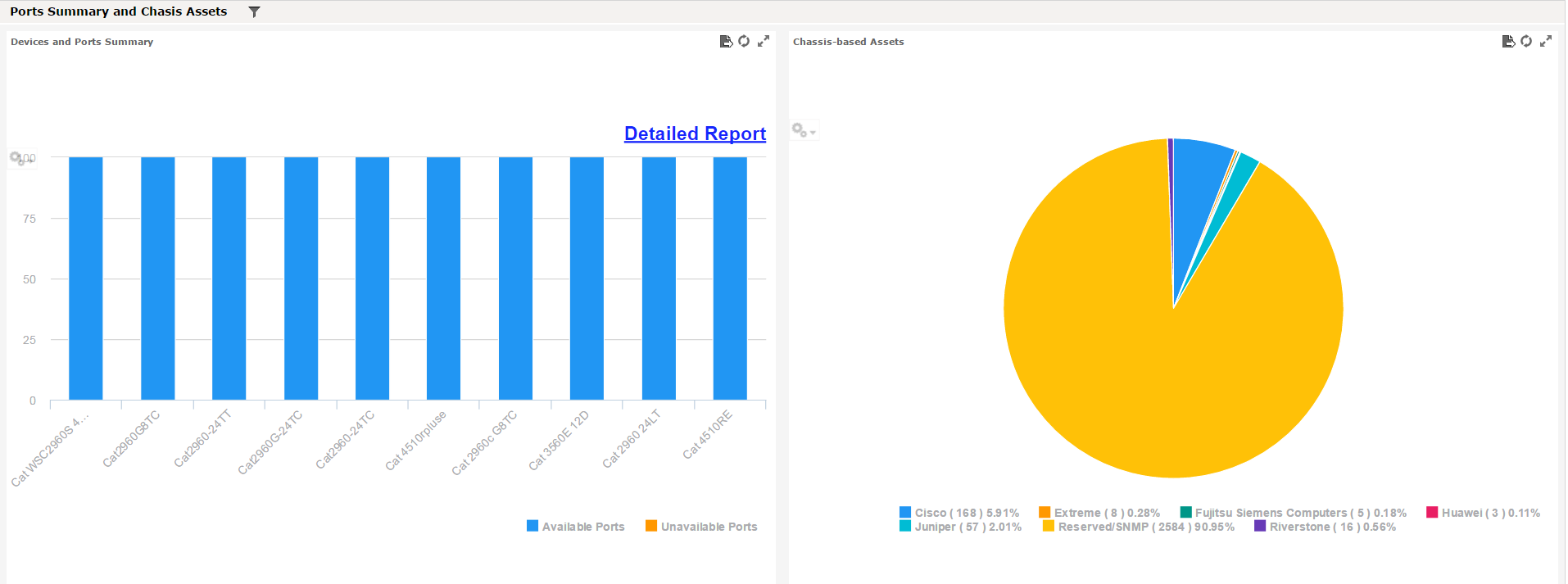

Ports Summary and Chassis Assets （ポート サマリおよびシャーシ アセット）
パス： /public/ca/spectrum/dashboards/ports_summary_and_chassis_assets
説明： ポートおよびシャーシ ベースのアセット サマリ情報を表示する Spectrum ダッシュボード。
ポート サマリおよびシャーシ アセット ダッシュボードは、以下のダッシュレットで構成されます。
  • Devices and Ports Summary （デバイスおよびポート サマリ）
  • Chassis-based Assets （シャーシベース アセット）
Ports Summary and Chassis Assets Dashboards.png
名前：
Services and SLA Summary （サービスおよび SLA サマリ）
パス： /public/ca/spectrum/dashboards/services_and_SLA_summary
説明： カスタマ別およびパフォーマンスの悪いサービス別に SLA サマリ情報を表示する Spectrum ダッシュボード。
サービスおよび SLA サマリ ダッシュボードは、以下のダッシュレットで構成されます。
  • カスタマ SLA サマリ
  • Underperforming Services （Top N）（パフォーマンスの悪いサービス（トップ N））
Services and SLA Summary Dashboard.png
名前：
CA Spectrum Monitoring Status
パス： /public/ca/spectrum/dashboards/CA_Spectrum_Monitoring_Status
説明： 各ドメインの SpectroSERVER およびアーカイブ マネージャの実行ステータスを表示する Spectrum ダッシュボード。Spectrum で検出されたモデルと過去 30 日間に発生したアラームの数。
Spectrum Monitoring Status ダッシュボードは、以下のダッシュレットで構成されます。
  • Spectrum ステータス情報
  • モデル作成トレンド
  • ランドスケープごとのアラーム トレンド
CA Spectrum Monitoring Status.png
名前：
CA Spectrum – Product Usage
パス： /public/ca/spectrum/dashboards/CA_Spectrum_–_Product_Usage
説明： モデリングされ、監視されている対応可能モデルの数を示す Spectrum ダッシュボード。
CA Spectrum Product Usage ダッシュボードは、以下のダッシュレットで構成されます。
  • CA Spectrum： 対応可能モデルの数
  • クラスごとの対応可能モデル
CA Spectrum-Product Usage.png
名前：
Spectrum の概要
パス:/public/ca/spectrum/dashboards/spectrum_overview
説明: Spectrum リアルタイム　ダッシュボードは Spectrum によって管理されているデバイスの現在のアセット/アラーム/可用性を表示します。
CA Spectrum Product Usage ダッシュボードは、以下のダッシュレットで構成されます。
  • 停止中のデバイスの数
  • アラームの総数
  • クリティカル アラームを持つデバイスの数
  • デバイスの数
  • 重大度に基づく現在のアラーム
  • 現在のアセット
  • モデル クラスに基づく可用性
Spectrum Overview dashboard.png
イベント サマリ ダッシュボードのサンプル パフォーマンス テスト結果
テストされた設定と結果と共に、イベント サマリ ダッシュボードの 2 つの例を以下に示します。
テスト結果 1
SRM および Jasper マシンの詳細
RAM
OS
マシン タイプ
SRM マシン
16 GB
Windows 2012
仮想
Jasper マシン
8 GB
Windows 2012
仮想
イベント詳細：
イベント数
Jasper でイベントをロードできる
結果
500,000
はい
ダッシュボードを表示できる
> 500,000
いいえ
ダッシュボードをロードできない
注
： Japser マシンの推奨容量は 16 GB であり、最低空き容量は 8 GB です。
テスト結果 2
SRM および Jasper マシンの詳細
RAM
OS
マシン タイプ
SRM マシン
64 GB
Linux
物理
Jasper マシン
12 GB
Windows 2008
仮想
イベント詳細：
イベント数
Jasper でイベントをロードできる
コメント
10,000,000
はい
ダッシュボードを表示できる
> 10,000,000
いいえ
一貫性のないパフォーマンスが測定された
ダッシュボードのアクション
ダッシュボードで、以下のアクションを使用できます。
  • グラフまたはチャートの凡例：
     特定のデータ グループを非表示にするには、チャートまたはグラフの凡例のアイテムを選択します。
  • エクスポート（エクスポート アイコン）：
     クリックすると、選択した出力先にコンテンツがエクスポートされます。
  • マウス カーソルの移動：
     特定のデータ ポイントを表示するには、ダッシュボードのチャートとグラフにマウス カーソルを移動します。
  • 最大化（最大化アイコン）：
     クリックして、ダッシュレットを大きなビューで開きます。
  • 最小化（最小化アイコン）：
     クリックして、ダッシュボード ビューに戻ります。
  • リフレッシュ（リフレッシュ アイコン）：
     クリックすると、ダッシュレットのコンテンツが更新されます。
  • Detailed Report （Detailed Report link）（詳細レポート（詳細レポート リンク））：
     クリックして、より詳細な情報を表示します。
