VPLS Manager は、環境内の VPLS 技術を展開するサービス プロバイダに管理ツールを提供する

CA Spectrum

アドオン アプリケーションです。レイヤ 2 の MPLS VPN サービスを顧客に提供するサービス プロバイダは、VPLS Manager を使用して環境を監視できます。MPLS VPN マネージャ アプリケーションとの組み合わせでは、VPLS Manager は、レイヤ 3 （BGP）とレイヤ 2 の MPLS VPN の両方を同じナビゲーションおよび表示のフレームワーク内でシームレスに管理できます。製品の主なメリットは、レイヤ 2 のネットワーク、サービス、およびリソースのディスカバリ、モデリング、および監視です。

CA Spectrum

製品ファミリに統合されたアプリケーションとして、VPLS Manager は

CA Spectrum

機能を使用してネットワーク全体を管理できます。

障害管理は、VPLS Manager によって提供される主要な機能です。VPLS Manager は、VPLS をお客様に提供するために使用するリソースを継続的に監視し、インテリジェントに VPLS 環境の状態を計算します。たとえば、VPLS Manager は、VPLS サービスが実装されているデバイス、インターフェース、設定、および回線をモニタします。監視は、ポーリングとインテリジェントなトラップ処理によって実行されます。

もう 1 つの主要機能は、VPLS 環境のパフォーマンス管理です。パフォーマンス管理を実現するには、VPLS が有効なインターフェース上のトラフィックを監視し、それらをリアルタイムで表示します。

VPLS Manager は、分散

SpectroSERVER

（DSS）対応のアプリケーションになるように設計されています。この設計では、アプリケーションの重要な拡張性と容量、大規模なネットワーク環境の管理のサポートを提供します。

VPLS Manager は、VPLS コア環境を実行し、ネットワーク内のパフォーマンスおよび精度のためにクライアント ネットワーク トラフィックを監視する必要があるサービス プロバイダ向けに設計されています。VPLS Manager は、MPLS コアおよびエッジのネットワークに Juniper 機器を使用しているサービス プロバイダ環境をサポートします。

ドラフト「RFC 4761 VPLS using BGP for Auto-Discovery and Signaling （RFC 4761 自動ディスカバリおよびシグナリングのために BGP を使用 VPLS）」の説明のように、VPLS Manager は Virtual Private LAN Service （VPLS）を管理します。これらの MIB は、PE ルータ インターフェースで設定されたレイヤ 2 の VPN の構成情報にアクセスできるようにします。

VPLS Manager は、Juniper Enterprise VPN MIB で、以下のテーブルをサポートしています。

JunOS 6.1 以降では、VPLS Manager 機能は Juniper によってサポートされています。

VPLS Manager は、CA Spectrum 内で動作するアドオン アプリケーションです。実行中の SpectroSERVER インストールに加えて、VPLS Manager は、以下が必要です。

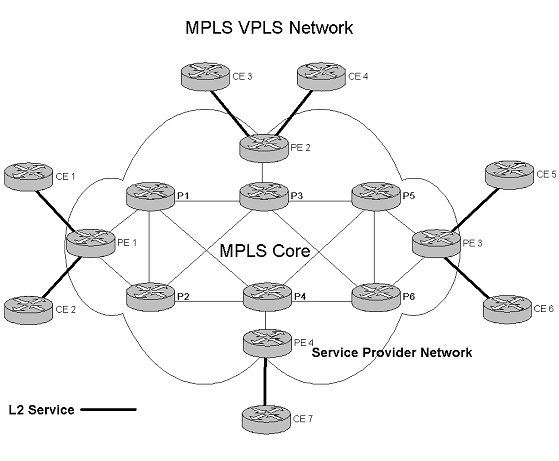

サービス プロバイダの目的は、MPLS VPLS コア ネットワークを使用して、顧客のネットワークのある部分から別の部分にデータ パケットを転送することです。たとえば、MPLS ネットワークは、顧客のニューヨーク オフィスからロンドン オフィスにデータ パケットを転送することもできます。この場合、MPLS VPLS ネットワークを介してネットワーク トラフィックをモデリングおよび監視することはできません。また、サービス プロバイダでは、通常、ニューヨークやロンドンのクライアント ネットワークをモデリングおよび監視することはできません。以下の図は、このシナリオで顧客のネットワークと MPLS VPLS ネットワーク間の唯一のインターフェースが、Customer Edge （CE）ルータと Provider Edge （PE）ルータ間の関係であることを示しています。

アーキテクチャの図で示すように、この環境の主要コンポーネントは、以下のエンティティです。

VPLS Manager は、PE ルータから提供される情報に焦点を当て、MPLS コアに存在するものに関する情報は使用も提供もしません。以下の展開図に示すように、カスタマ エッジ機器の管理は VPLS Manager に含まれていません。

上記の図のように、VPLS Manager が以下のようにして MPLS VPLS ネットワーク環境を監視します。
