ルート ターゲットに基づいて VPN ディスカバリを実行できます。ルート ターゲットは、VRF 間でルートを共有するために VRF に定義されている識別子です。

ルート ターゲットに基づいたディスカバリには、以下の利点があります。

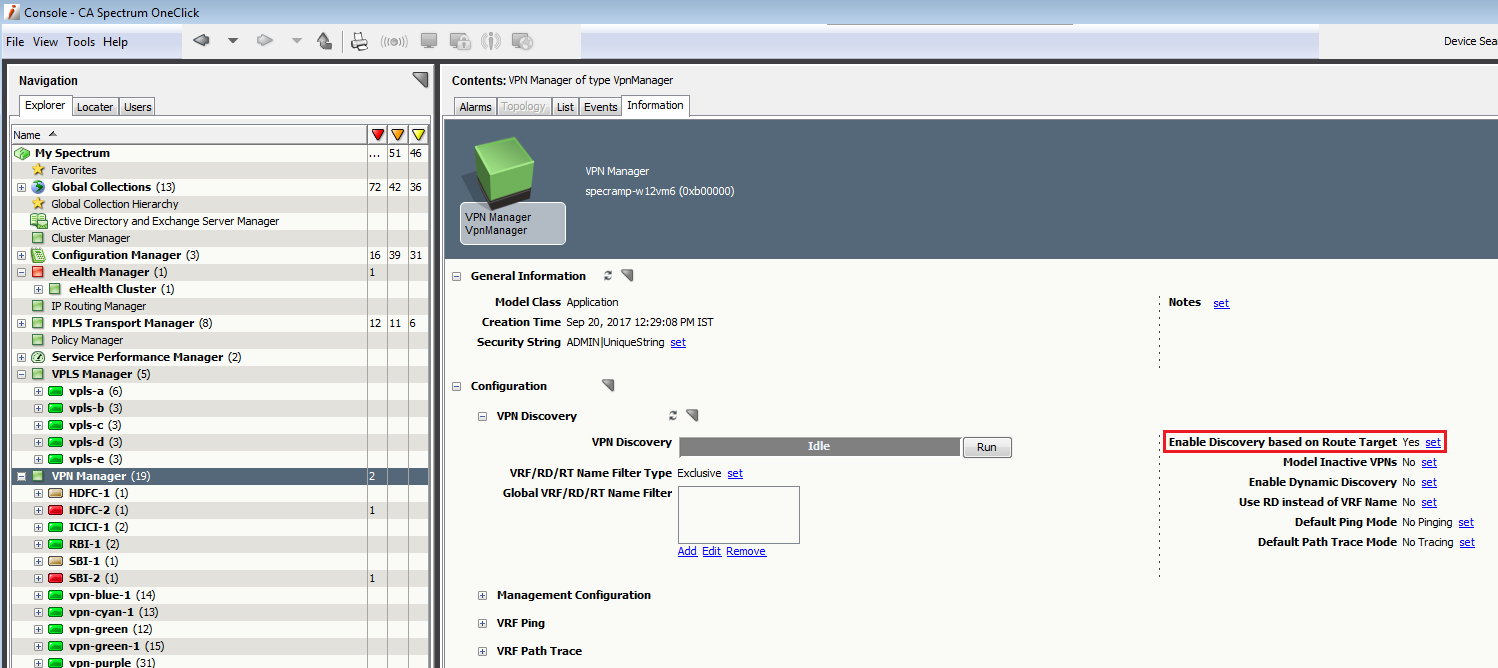

ルート ターゲットに基づいたディスカバリを設定するには、［VPN ディスカバリ］サブビューの［ルート ターゲットに基づいたディスカバリの有効化］オプションを有効化します。

このオプションを有効化すると、VPN Manager はルート ターゲット/サイトの関連付けに基づいてルート ターゲット コンテナにサイトを収集します。VRF とサイト間の関連付けは、ルート ターゲット定義に基づいても作成されます。

CA Spectrum 10.2.2 リリース以降、ルート ターゲット ベースのディスカバリの VPN Manager 階層は、［エクスプローラ］ビューで変更します。［エクスプローラ］ビューでは、ナビゲーション ツリーにルート ターゲット モデルではなく、VPN モデルがリスト表示されます。この拡張機能により、VPN Manager モデルでアサートされる VPN 状態アラームは、VPN モデルでアサートされます。 VPN Manager 階層には、VPN モデルと関連付けられたルート ターゲットが表示されます。VPN モデルを選択すると、［情報］タブに、選択した VPN モデルのすべての情報が表示されます。 ［情報］タブでは、［Associated Route Targets （関連ルート ターゲット）］サブビューに、VPN モデルに関連付けられたルート ターゲット タイプがリンクとしてリスト表示されます。［ルート ターゲット］リンクをクリックすると、選択されているルート ターゲットの［コンポーネント詳細］ビューが表示されます。

（10.2.1 リリースの場合） VPN Manager 階層には、ルート ターゲット名および関連するサイトが表示されます。ルート ターゲット（RT）モデルが選択されている場合、［情報］タブには選択されたルート ターゲット モデルのすべての情報が含まれます。 ［情報］タブの［Associated VPNs （関連する VPN）］サブ ビューには、ルート ターゲットに関連付けられた VPN がリンクとして一覧表示されます。VPN リンクをクリックすると、選択されている VPN の［コンポーネント詳細］ビューが表示されます。

RT モデルを選択すると、［情報］タブには以下のセクションで説明しているサブメニューが含まれます。

［一般情報］セクションには、ルート ターゲット モデルに関する基本情報が表示されます。

RT の現在の状態。

このフィールドを使用して、RT モデルに関するメモを保存できます。［設定］をクリックして、表示されたフィールドにメモを入力し、［保存］をクリックしてメモを保存します。

［CA Spectrum モデリング情報］セクションには、CA Spectrum の RT モデリング情報が表示されます。

RT モデルのセキュリティ文字列。

RT モデルが属する CA Spectrum ランドスケープ。

RT モデルが作成された日時。

RT モデル名。

RT モデルのモデル クラス。

［Associated VPNs （関連する VPN）］セクションには、選択したルート ターゲット モデルに関連付けられている VPN の情報が表示されます。

以下のテーブルには、VPN および選択した RT モデルに関連付けられている VPN の情報が一覧表示されます。

［関連するサイト］セクションには、選択した RT モデルに関連付けられているサイトの情報が表示されます。

 このテーブルには、選択した RT モデルに関連付けられているすべてのサイト モデルが一覧表示されます。

［関連するエッジ ルータ］セクションには、選択した RT モデルに関連付けられているエッジ ルータの情報が表示されます。

このテーブルには、選択した RT モデルによって使用されるすべてのエッジ ルータが一覧表示されます。



MPLS VPN Manager は、以下の状態に基づいてルート ターゲットの状態を計算します。

OneClick の強調表示機能を使用すると、トポロジ ビューでルート ターゲットに関連するすべてのモデルを表示できます。トポロジ ビューでルート ターゲットを強調表示することで、ルート ターゲット モデルとネットワーク デバイスとの関係を簡単に判別できます。

CA Spectrum は、選択した VPN/RT で設定されている選択されたデバイスを強調表示します。その他のモデルは、トポロジ ビューで淡色表示されます。

このセクションでは、サンプル設定について説明し、ルート ターゲットに基づいたディスカバリが有効である場合に Spectrum が VRF、RT、およびサイトをどのように検出するかを示します。3 つのデバイスに以下の設定が施されています。

上記の設定の場合、VPN トポロジは以下のイメージのようになります。

関連付けは、以下の記述に基づいて以下の表に示すように作成されます。

関連付けは、以下の記述に基づいて以下の表に示すように作成されます。

ルート ターゲットに基づいた VPN ディスカバリ中に、VPN サイトは VPN/ルート ターゲット関連付けに基づいて VPN モデルに関連付けられます。以下のケースを識別しているのは、モデルと関連付けの作成方法を説明するためです。

名前は同じ（VPN A）ながらルート ターゲット関連付けが異なる（RT-105 と RT-110） VRF が検出された場合、VPN A （RT-105）と VPN A （RT-110）には異なるモデル ハンドルが作成されます。VPN A （RT-105）には VPN A という名前が付けられ、VPN A （RT-110）には VPN A という名前がすでに存在するため「VRF 名-数値インデックス」という形式で名前が付けられます（たとえば、VPN A-1）。それぞれのサイトは、作成された VPN モデルに応じて関連付けられます。

ケース 2：



名前は異なる（VPN A と VPN Z）ものの、ルート ターゲット関連付けが同じ（RT-105） VRF が検出された場合、1 つのモデル ハンドルが作成され、ディスカバリ順序に基づいて VPN A または VPN Z という名前が付けられます。すべてのサイトが 1 つの VPN モデル ハンドルに関連付けられます。

ケース 3：



VRF が 1 つ以上のルート ターゲットに関連付けられ、それぞれのルート ターゲット定義が同じである場合、1 つのモデル ハンドルが作成され、両方の VRF からのサイトがそのモデル ハンドルに関連付けられます。この例の場合、1 つのモデル ハンドルが作成され、ディスカバリ順序に基づいて VPN X または VPN Z という名前が付けられます。VPN X および VPN Z からのすべてのサイトが、新しく作成されたモデル ハンドルの下に配置されます。
